消色差波片
产品
详情
消色差波片是由石英晶体和MgF2晶体构成，通过两种材料的折射率匹配，使波片能够在很大的波段范围内达到所需的相位延迟，比如λ/4或λ/2。该波片在整个工作波长范围内可以获得近似平坦的光谱响应，最大响度降低了波长对相位延迟的影响。
|
常规规格
|
|
|
材质
|
石英晶体与氟化镁晶体
|
|
直径公差 (mm)
|
+0.0/-0.2 (常规)
|
|
波前畸变
|
λ/4
|
|
延迟精度
|
λ/100
|
|
表面质量
|
20/10
|
|
平行度
|
3 sec.
|
|
镀膜
|
AR膜，Ravg<0.5%
|
标准波长范围： 450~680nm, 700~1000nm，950~1300nm, 1200~1650nm

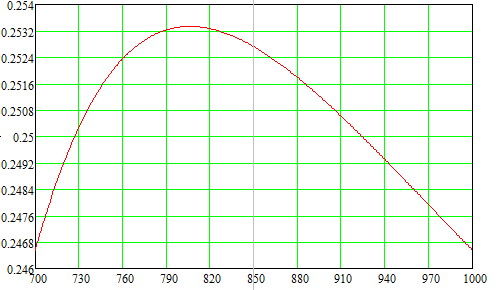

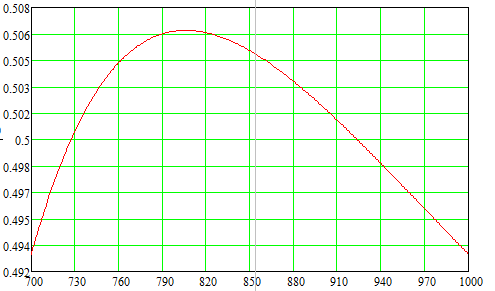

延迟度曲线范例：
 |
 |
标准尺寸如下，可通过型号代码+波长范围订购。
1/4波片
1/2波片
支架直径
通光孔径
支架厚度
型号
型号
(mm)
(mm)
(mm)
AWP 210Q
AWP 210H
25.4
10
8
AWP 212Q
AWP 212H
25.4
12.7
8
AWP 215Q
AWP 215H
25.4
15
8
AWP 220Q
AWP 220H
30
20
8
AWP 225Q
AWP 225H
30
23.5
8
|
1/4波片
|
1/2波片
|
支架直径
|
通光孔径
|
支架厚度
|
|
型号
|
型号
|
(mm)
|
(mm)
|
(mm)
|
|
AWP 210Q
|
AWP 210H
|
25.4
|
10
|
8
|
|
AWP 212Q
|
AWP 212H
|
25.4
|
12.7
|
8
|
|
AWP 215Q
|
AWP 215H
|
25.4
|
15
|
8
|
|
AWP 220Q
|
AWP 220H
|
30
|
20
|
8
|
|
AWP 225Q
|
AWP 225H
|
30
|
23.5
|
8
|
