沃拉斯顿偏振器
产品
详情

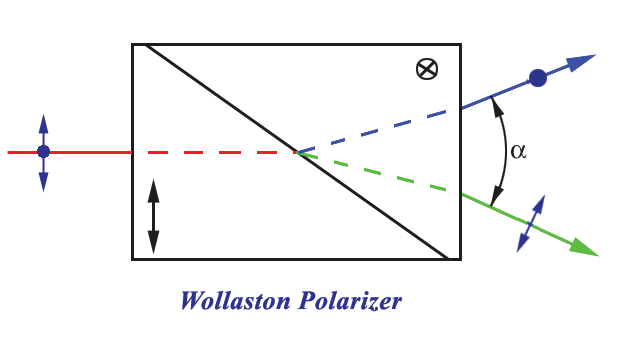

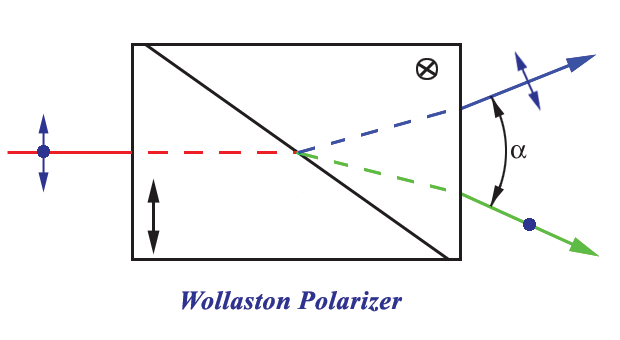

沃拉斯顿偏振器通常由两片双折射晶体胶合而成。这两片晶体的光轴相互垂直，且与入射光的方向成一定角度。当一束非偏振光入射到沃拉斯顿偏振器时，根据晶体的双折射特性，光会被分解为寻常光（O 光）和非常光（E 光）。由于两片晶体的光轴方向不同，O 光和 E 光在通过第二片晶体时的传播方向会发生改变，从而使得两束光沿入射光的两侧分开，形成两束振动方向互相垂直的线偏振光。钒酸钇、石英晶体、氟化镁晶体、a-BBO晶体、冰洲石晶体都可以作为拉斯顿偏振器的材料。不同材料在不同波长下的分离角不同。
|
钒酸钇、石英晶体、氟化镁晶体 |
|
a-BBO晶体、冰洲石晶体 |
|
常规规格
|
|
|
材料
|
钒酸钇、石英晶体、氟化镁晶体、a-BBO晶体、冰洲石晶体
|
|
波长范围
|
钒酸钇： 400-5000nm,石英：200-2300nm, 氟化镁：130-6000nm,a-BBO: 200-3500nm, 冰洲石：350-2300nm
|
|
消光比
|
石英和冰洲石＜5×10-5；a-BBO,钒酸钇，氟化镁：＜5×10-6
|
|
光洁度
|
20-10
|
|
平面度
|
λ/4@633nm
|
|
损伤阈值
|
＞500MW/cm2
|
|
镀膜
|
单层氟化镁
|
|
支架
|
阳极黑色铝支架
|
启光科技提供以下标准产品供选择，需了解不同波长下的理论分离角请联系我们。
|
型号
|
材料
|
分离角(°)
|
支架外径(mm)
|
支架长度(mm)
|
晶体尺寸(mm)
|
通光孔径(mm)
|
|
WSP5006
|
氟化镁
|
2.7°@532nm
|
15
|
14
|
6
|
5
|
|
WSP5008
|
25.4
|
18
|
8
|
7
|
||
|
WSP5010
|
25.4
|
22
|
10
|
9
|
||
|
WSP5015
|
30
|
32
|
15
|
13.5
|
||
|
WSP5020
|
38
|
44
|
20
|
18
|
||
|
WSP6006
|
a-BBO
|
15°-27° 16°@800nm
|
15
|
9
|
6
|
5
|
|
WSP6008
|
25.4
|
11
|
8
|
7
|
||
|
WSP6010
|
25.4
|
13
|
10
|
9
|
||
|
WSP6015
|
30
|
18
|
12
|
13.5
|
||
|
WSP6020
|
38
|
24
|
15
|
18
|
||
|
WSP7006
|
冰洲石
|
16.7°-22.5° 19°@800nm
|
15
|
9
|
6
|
5
|
|
WSP7008
|
25.4
|
11
|
8
|
7
|
||
|
WSP7010
|
25.4
|
13
|
10
|
9
|
||
|
WSP7015
|
30
|
18
|
15
|
13.5
|
||
|
WSP7020
|
38
|
24
|
20
|
18
|
||
|
WSP8006
|
钒酸钇
|
19.6°-23.3° 19°@1550nm
|
15
|
8
|
6
|
5
|
|
WSP8008
|
25.4
|
10
|
8
|
7
|
||
|
WSP8010
|
25.4
|
12
|
10
|
9
|
||
|
WSP8015
|
30
|
16
|
15
|
13.5
|
||
|
WSP8020
|
38
|
21
|
20
|
18
|
||
|
WSP9006
|
石英晶体
|
2°-3° 2°@1064nm
|
15
|
14
|
6
|
5
|
|
WSP9008
|
25.4
|
18
|
8
|
7
|
||
|
WSP9010
|
25.4
|
22
|
10
|
9
|
||
|
WSP9015
|
30
|
32
|
15
|
13.5
|
||
|
WSP9020
|
38
|
44
|
20
|
18
|
