球面透镜

球面透镜

特点和优势:

  • 材料多样
  • 不同形状
  • 加工成熟、应用广泛
  • 适合批量生产
  • 可镀高损伤阈值薄膜

产品
详情



光学球面透镜是一种由两个球面(或一个球面与一个平面)构成的光学元件,其表面为球面的一部分,通过对光线的折射作用实现聚焦、发散或成像等功能。

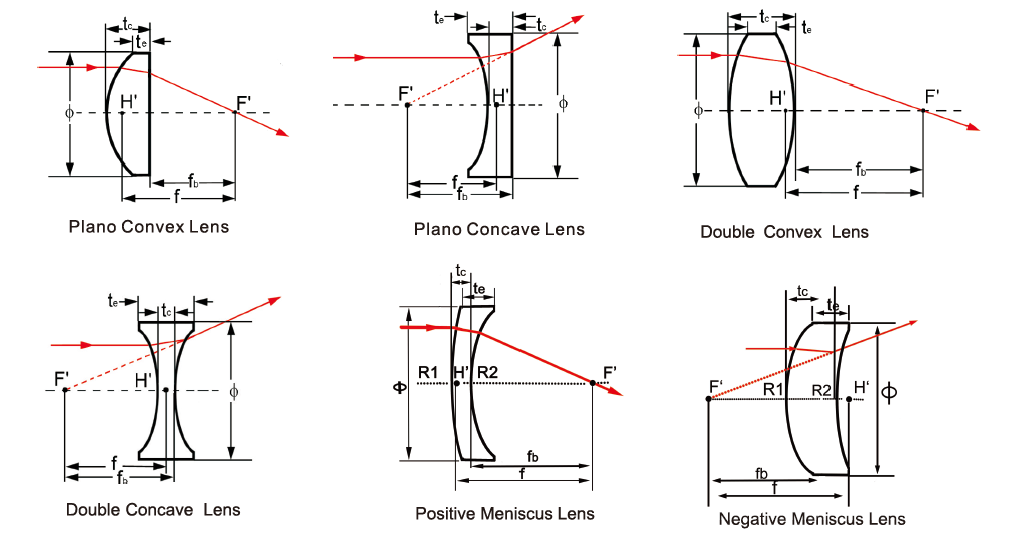

典型类型:平凸透镜,平凹透镜,双凸透镜,双凹透镜,弯月透镜。



球面透镜


常见材料:光学玻璃(CDGM,Schott, Ohara,Hoya)、熔石英等。晶体材料:蓝宝石、硅、锗、硒化锌等。

可按需求定制尺寸, 技术指标可按图纸要求加工。

规格参数
外径公差 (mm)
+0.0/-0.2 (常规), +0.0/-0.02 (高精度)
近轴焦距公差 (mm)
±2%
偏心
<3 分
通光孔径
>80% (小尺寸), >95% (大尺寸)
光圈
<1.5λ, (常规), <λ/2 (高精度)
IRR ( @632.8nm)
<λ/4 (常规), <λ/10 (高精度)
表面质量
60/40 (常规), 10/5 (高精度)
镀膜
不镀膜,增透膜,高反膜,部分反射膜
