校像棱镜
产品
详情

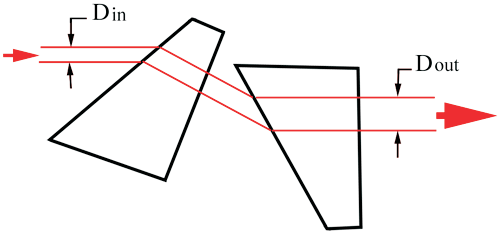

校像棱镜又成为变形棱镜，是一种特殊的光学棱镜，其核心特性是通过对光线在不同方向（通常为水平和垂直方向）的折射程度差异，实现图像在单一维度上的拉伸或压缩，从而改变图像的纵横比。棱镜的横截面通常为楔形或梯形，不同方向的折射面角度不同，导致光线在水平和垂直方向上的折射量不同。应用于影视与摄影技术，光学显示与投影，激光加工与扫描，光谱分析与成像等。
|
规格参数
|
|
|
材质
|
光学玻璃
|
|
尺寸公差（mm）
|
+0/-0.2
|
|
通光孔径
|
>80% (小尺寸), >95% (大尺寸)
|
|

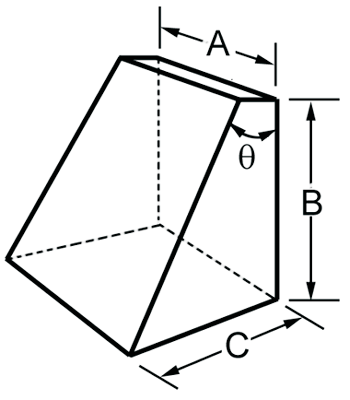

角度
|
29°27'±30"
|
|
平面度（@ 633nm）
|
<λ/4 (常规), <λ/8 (高精度)
|
|
表面质量
|
60/40 (常规), 20/10 (高精度)
|
|
镀膜
|
按客户要求
|

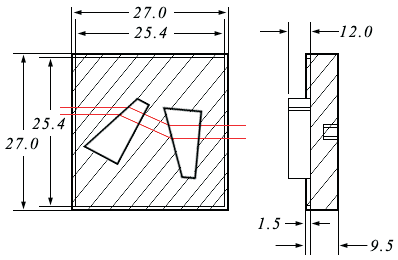

我们也可以提供装配服务，示意图如下：
