机械件
Features and advantages:
- Protect and support optical components
- Reduce stray light
- Prevent optical components from shifting
- Can be customized with mechanical structure according to the requirement
产品
详情
启光科技提供光学零件适配的机械件，例如波片支架、分光棱镜支架、晶体支架等。
我们提供标准的支架供客户选择，也可以按要求定制。

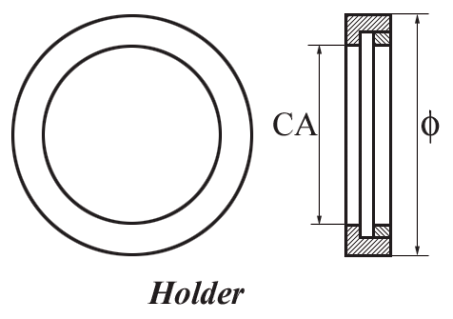

波片支架：
材料：阳极发黑铝合金。
外径公差： +/-0.1mm
厚度公差：+/-0.1mm
|
型号
|
支架外径mm
|
支架厚度mm
|
波片尺寸mm
|
通光孔径mm
|
|
WH2508
|
25.4
|
6
|
8
|
7
|
|
WH2510
|
25.4
|
6
|
10
|
9
|
|
WH2512
|
25.4
|
6
|
12.7
|
11.5
|
|
WH2515
|
25.4
|
6
|
15
|
13.5
|
|
WH2520
|
25.4
|
6
|
20
|
18
|
|
WH3025
|
30
|
6
|
25.4
|
22.8
|
旋转支架：启光科技可以提供匹配波片的旋转支架。

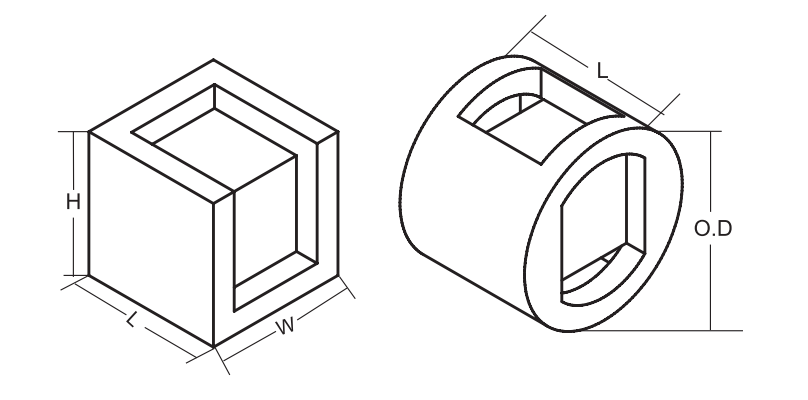

立方体分光棱镜支架：
圆形支架：
|
型号
|
支架外径mm
|
支架厚度mm
|
分光镜尺寸mm
|
|
MCB2010
|
25.4
|
20
|
10x10x10
|
|
MCB2012
|
25.4
|
20
|
12.7x12.7x12.7
|
|
MCB2015
|
30
|
25
|
15x15x15
|
|
MCB2020
|
38
|
30
|
20x20x20
|
|
MCB2025
|
43
|
30
|
25.4x25.4x25.4
|
方形支架：
|
型号
|
支架宽度mm
|
支架高度mm
|
支架长度mm
|
分光镜尺寸mm
|
|
MCB1010
|
25.4
|
25.4
|
25.4
|
10x10x10
|
|
MCB1012
|
25.4
|
25.4
|
25.4
|
12.7x12.7x12.7
|
|
MCB1015
|
25.4
|
25.4
|
25.4
|
15x15x15
|
|
MCB1020
|
30
|
30
|
30
|
20x20x20
|
|
MCB1025
|
38
|
38
|
38
|
25.4x25.4x25.4
|
晶体支架：
因为晶体容易损坏，启光科技也提供晶体支架。一般情况下是圆形外径D25.4mm的，内部架构由我司设计。
