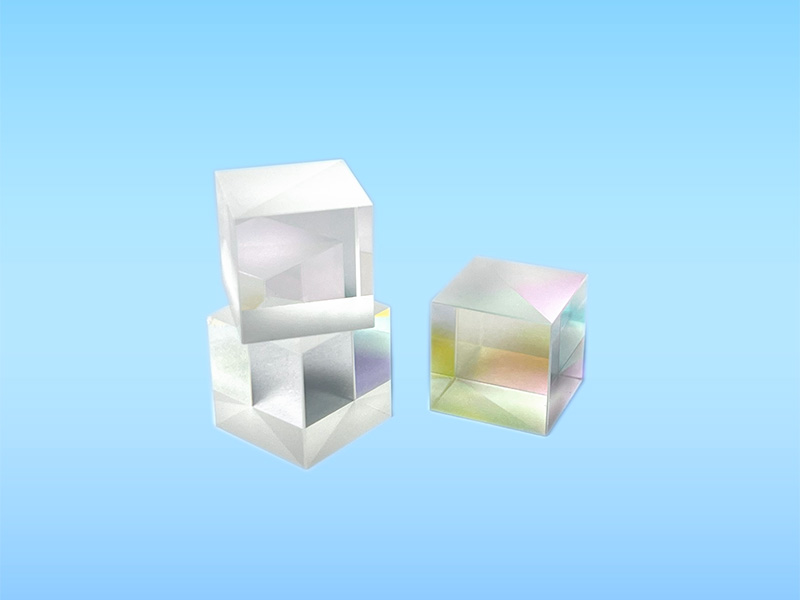

立方分光镜
产品
详情

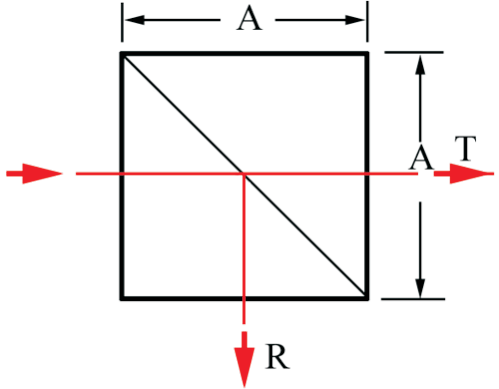

立方体分光镜是一种光学元件，通过将两块直角棱镜的斜边面（通常镀有分光膜）胶合而成，形成一个立方体结构。其核心功能是将入射光按特定比例（如50:50 的立方体分光镜会将入射光的 50% 能量透射，50% 能量反射）。广泛应用于光学干涉测量领域、激光加工与光学系统、光谱分析与测量等领域。
|
常规指标
|
|
|
材质
|
N-BK7或者H-K9L玻璃
|
|
尺寸公差(mm)
|
±0.2
|
|
表面质量
|
60/40
|
|
通光孔径
|
>90%
|
|
光背离
|
<3arc min.
|
|
平面度 (per 25mm@633nm)
|
<λ/4
|
|

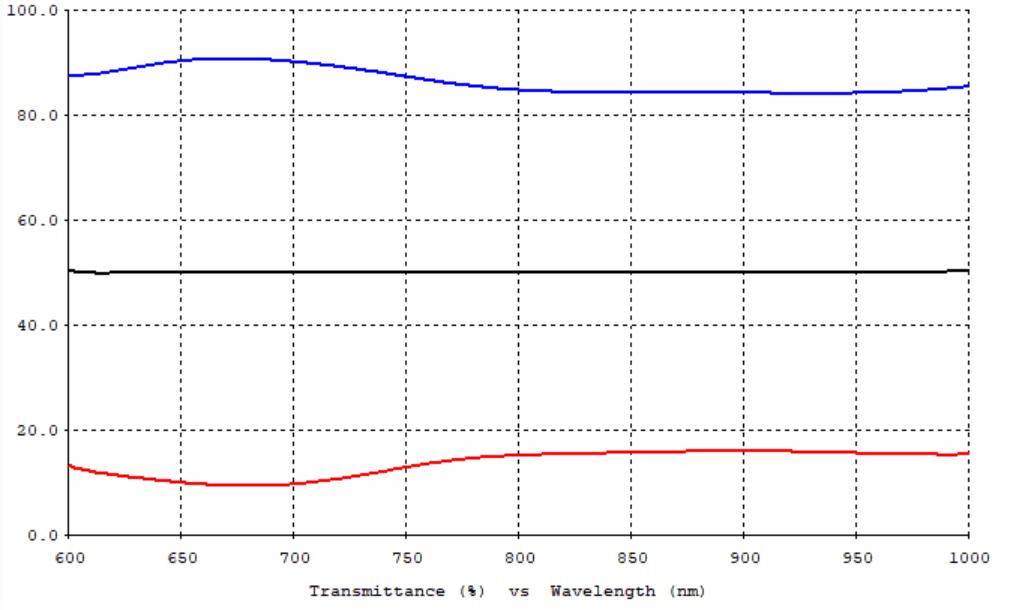

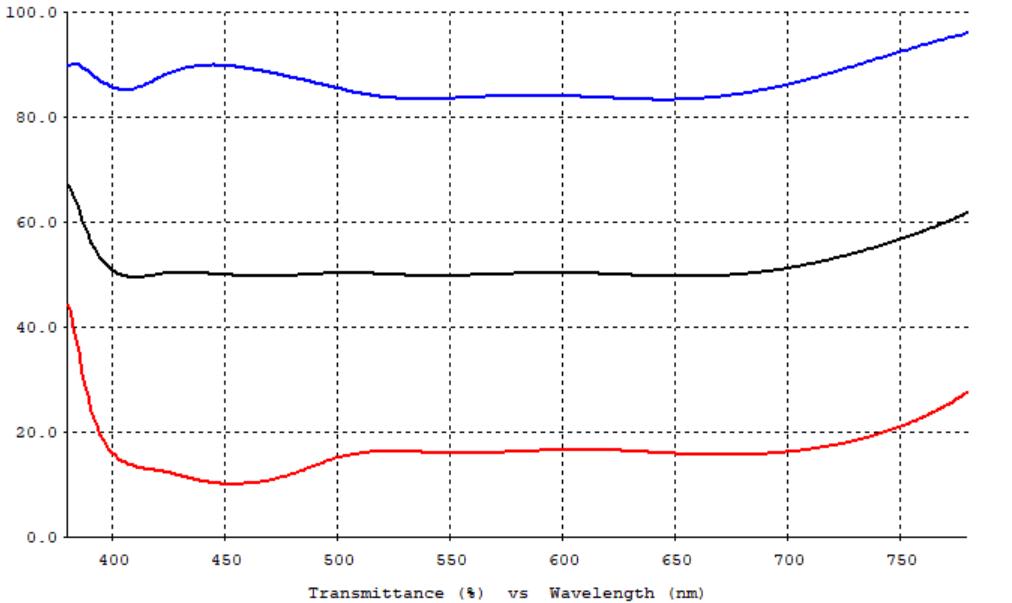

T/R
|
通常50/50%±5%（随机偏振态）
|
|
镀膜要求
|
棱镜斜面镀部分高反膜，入射和出射面镀增透膜
|
|
波长（nm）
|
单点如488，532，633，808，1064，1550nm等；宽带如450-650，650-900，900-1200，1200-1550，1500-1610nm
|
可通过下面的方式选型：
|
尺寸(mm)
|
窄带
|
宽带
|
|
Part No.
|
Part No.
|
|
|
3.2x3.2x3.2
|
BSC1101
|
BSC1201
|
|
5x5x5
|
BSC1102
|
BSC1202
|
|
10x10x10
|
BSC1103
|
BSC1203
|
|
12.7x12.7x12.7
|
BSC1104
|
BSC1204
|
|
15x15x15
|
BSC1105
|
BSC1205
|
|
20x20x20
|
BSC1106
|
BSC1206
|
|
25.4x25.4x25.4
|
BSC1107
|
BSC1207
|
例如：BSC1201-900-1200nm, 表示尺寸3.2mm，波长900-1200nm，分光比50:50，对偏振态无要求。
