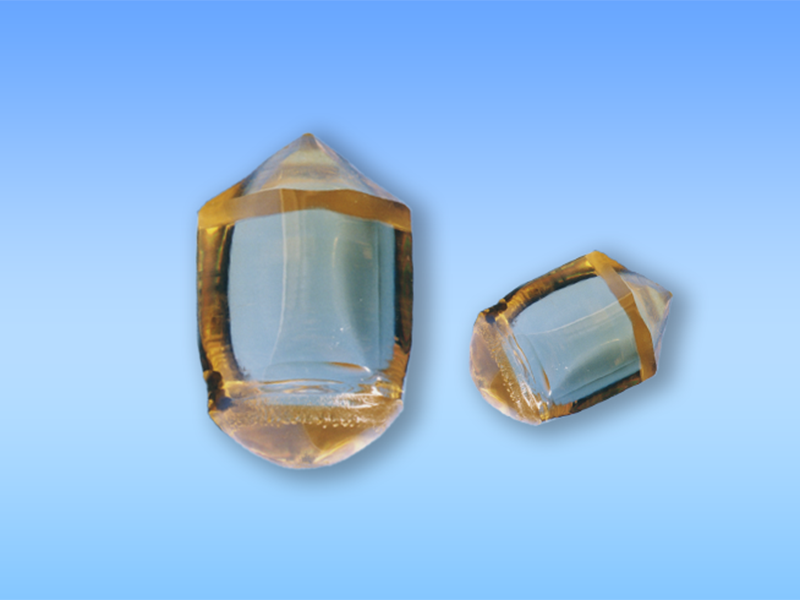

钒酸钇(YVO4晶体)
产品
详情
钒酸钇(YVO4)单晶是一种应用广泛的人工晶体材料，属于四方晶系，具有优良的物理光学性能。该晶体透光范围宽，透过率高、双折射系数大、并易于加工。因此，YVO4晶体被广泛应用于光纤通信领域，是光通信无源器件如光隔离器、旋光器、光束位移器、偏振器等光通信无源器件的理想材料。
|
YVO4特性
|
|
|

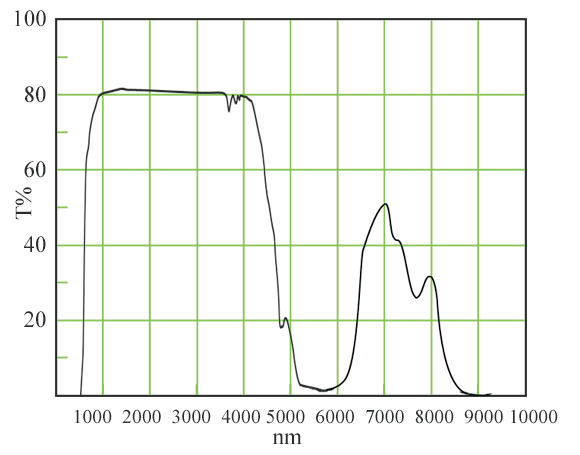

使用波长
|
400-5000nm
|
|
晶体结构
|
四方晶系，空间群D4h
|
|
晶胞参数
|
a=b=7.12 Å；c=6.29 Å
|
|
密度
|
4.22 g/cm3
|
|
莫氏硬度
|
5 Mohs，近似玻璃
|
|
热膨胀系数
|
αa=4.43×10-6 /K；αc=11.37×10-6 /K
|
|
热导率
|
//C：5.23 W/m/K；⊥C：5.10 W/m/K
|
|
热光系数
|
dna/dT=8.5×10-6 /K；dnc/dT=3.0×10-6 /K
|
|
晶族
|
正单轴no=na=nb，ne=nc
|
|
折射率，双折射率
|
no=1.9929，ne=2.2154，Δn=0.2225，ρ=6.04° @ 630 nm
|
|
（Δn=ne-no）
|
no=1.9500，ne=2.1554，Δn=0.2054，ρ=5.72° @ 1300 nm
|
|
走离角 @ 45°（ρ）
|
no=1.9447，ne=2.1486，Δn=0.2039，ρ=5.69° @ 1550 nm
|
|
色散方程（λ单位µm）
|
no2 = 3.77834 + 0.069736 / (λ2 - 0.04724) - 0.0108133 λ2
|
|
ne2 = 4.59905 + 0.110534 / (λ2 - 0.04813) - 0.0122676 λ2
|
|
|
常规规格
|
|
|
尺寸（mm）
|
最大25mm
|
|
长度(L)mm
|
最大30mm
|
|
光洁度
|
20-10
|
|
光轴定向精度
|
12′
|
|
平行度
|
10″
|
|
平面度
|
λ/4 @ 633 nm
|
|
有效通光孔径
|
＞90%
|
|
镀膜
|
增透膜或保护膜
|
|
支架
|
根据客户要求
|
