非偏振分光棱镜
产品
详情
非偏振分光棱镜 是一种光学分光元件，其设计核心是：对入射光的偏振态不敏感，能将任意偏振状态的入射光按特定比例均匀分束。它由一对直角棱镜胶合而成，其中一片棱镜的斜面镀上金属介质膜。透过和反射光的S/P偏振误差小于6%，这使得它不改变入射光的偏振态。广泛应用于激光加工与多光路系统、光学干涉与精密测量、显微成像与光谱分析等。
|
常规指标
|
|
|
材质
|
N-BK7或者H-K9L玻璃
|
|
尺寸公差(mm)
|
±0.2
|
|
表面质量
|
60/40
|
|
通光孔径
|
>90%
|
|
光背离
|
<3arc min.
|
|
平面度 (per 25mm@633nm)
|
<λ/4
|
|
镀膜要求
|
棱镜斜面镀NPB膜，入射和出射面镀增透膜
|
|

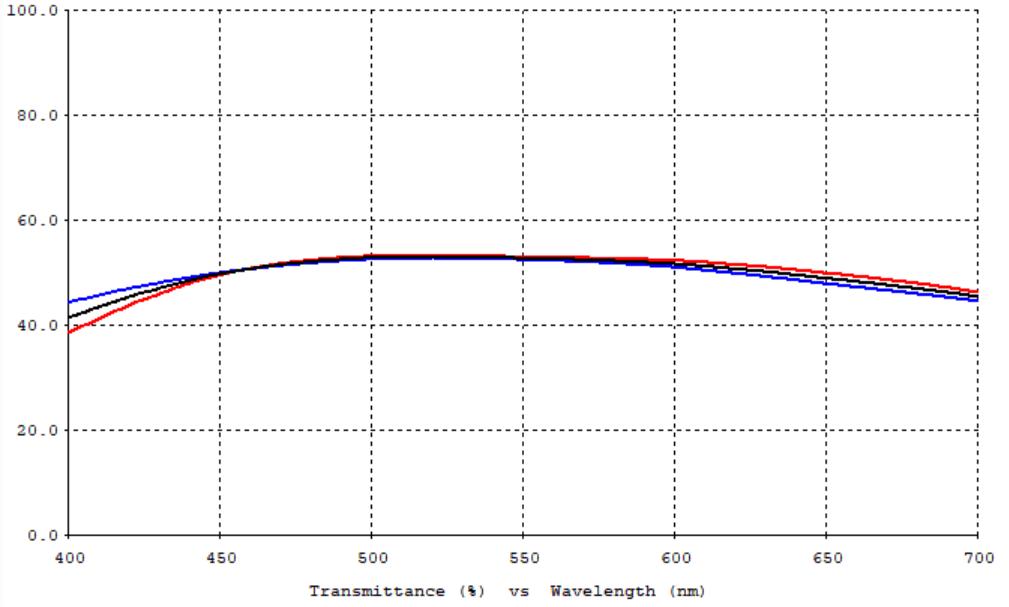

分光比/偏振态
|
Tp,Rp,Ts,Rs=45%+/5%/│Tp-Ts│<6%,│Rp-Rs│<6%
|
|
膜层吸收
|
<10%
|
|
波长（nm）
|
标准波长如450-680，700-1000，1300-1600nm
|
|

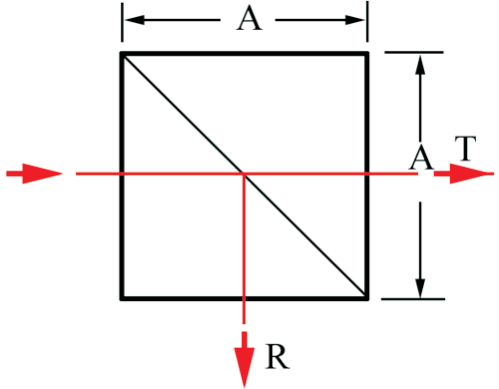

标准尺寸(mm)
|
Part No.
|
|
3.2x3.2x3.2
|
NPB1201
|
|
5x5x5
|
NPB1202
|
|
10x10x10
|
NPB1203
|
|
12.7x12.7x12.7
|
NPB1204
|
|
15x15x15
|
NPB1205
|
|
20x20x20
|
NPB1206
|
|
25.4x25.4x25.4
|
NPB1207
|
|
50.8x50.8x50.8
|
NPB1208
|
例如：NPB1204-450-680nm,表示尺寸12.7mm, 波长450-680nm的NPB。
