角锥棱镜

角锥棱镜

特点和优势:

  • 通过 “屋脊面” 实现图像正立,结构紧凑
  • 光路折叠能力强,显著缩短光学系统长度
  • 需搭配反射膜
  • 适用于180度光路转折需求

产品
详情

角锥棱镜(Corner Cube Prism) 是一种具有三维直角结构的光学棱镜,这种结构使得任意方向入射的光线经过三次全反射后,出射光线始终与入射光线平行(方向相反),如同 “光线的反射镜”,因此也被称为 “回射棱镜” 或 “立方角锥棱镜”。
应用于卫星遥感与定位,精密测量与基准校准(如激光干涉仪、激光测量仪),工业与工程检测,激光雷达等。

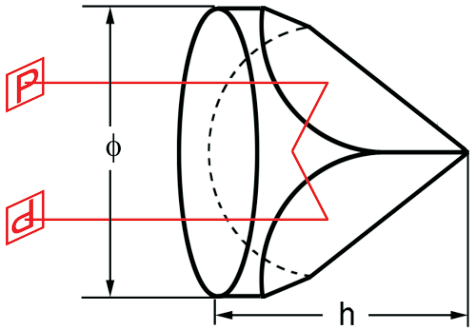

角锥棱镜1

规格参数
  材质
光学玻璃
  尺寸公差(mm)
+0/-0.2
  通光孔径
>80%
  偏差
180度±3 秒
  平面度(@ 633nm)
λ/4 (大面),  λ/8 (反射面)
  表面质量
60/40
  倒角(mm)
0.2-0.5
  反射面上的反射涂层
按客户要求
  输入和输出侧的涂层
按客户要求
